一村即热式SN地源锅炉（高温锅炉）
图文详情

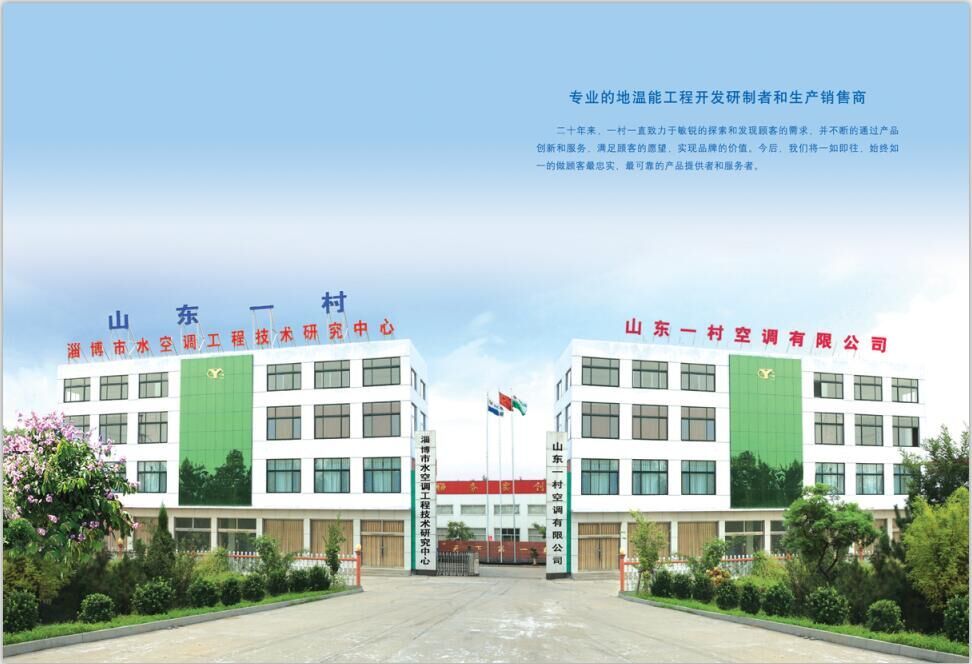

山东一村空调有限公司(股权代码203389)是国家高新技术企业，始建于1993年，一直从事地温能源的开发、利用，获得美国发明专利一项、中国发明专利一项、中国实用新型和外观专利二十二项、两项国家金奖，山东省政府科学技术进步奖，山东省节能环保示范单位。
董事长高升堂被授予中国水空调创始人称号。2011年出席“第八届科学家论坛”并作首席发言，受到十届全国人大副委员长顾秀莲的接见，中央电视台、中国新闻中心现场采访，全国一百余家电视台、报社等新闻媒体相继报道。
即热式SN地源锅炉依据我公司的双能空调技术原理研制而成，此技术获得了美国发明专利和中国发明专利，经国家科技委鉴定为“国际首创，技术达到国际先进水平，填补国内空白”。
即热式SN地源锅炉
即热式SN地源锅炉是我公司科技研发的又一重大成果，它不燃煤、不燃油、不燃煤气、不燃任何生物质，其耗电是当前市场上任何一类燃料锅炉不可比拟的，是节能和环保的时代产品。是洗浴供热燃料设备的替代品。在洗浴废水经回收换热为30℃状态下，一吨水制热到42℃-45℃，耗电2.6度，在供水为18℃状态下，耗电4-6度。
一村空调自主知识产权，获美国发明专利与中国发明专利。
主要配置:世界名牌美国谷轮压缩机，304/316L不锈钢板式换热。
一吨水从15℃制热到45℃所需费用对比表
|
燃料名称 |
数量 |
价格 |
热转换率 |
运行成本（元） |
|
柴油 |
3 kg |
7.2元/kg |
90％ |
21.6 |
|
天然气 |
3.5㎥ |
4.8元/㎥ |
95％ |
16.8 |
|
电 |
3 6度 |
0.55元/度 |
100％ |
19.8 |
|
煤 |
1 0kg |
0.85元/kg |
70％ |
8.5 |
|
生物质颗粒 |
1 3kg |
1.3元/kg |
85％ |
16.9 |
|
一村地源锅炉耗电 |
6度 |
0.55元/度 |
160％ |
3.3 |
|
一村地源锅炉废水全换热耗电 |
3.6度 |
0.55元/度 |
320％ |
1.43 |
●废热回收优势
运行费用低：全热回收工况时，可节省近50%的运行费用。
回收热量大：系统根据废水水量在30-100%回收率之间自行调节热回收状态，最大限度利用废水热量。
●废水收集处理流程
将洗浴用后的废水进行集中的收集(温度30℃左右)，并去除废水中的杂志、砂粒等(主要通过粗目过渡器、细目过滤器、石英砂过滤器等装置)。
●废热回收利用流程
将洗浴废水(30℃)左右收集处理后，通过板式换热器将地下地温水(18℃)预加热，废水经过换热器后直接排走，被预热的进下水温度升高后补入热水器箱。
性能参数表一(模块式 废热回收工况)
|
型号SNDR- |
10.5 |
15 |
45 |
|
80 |
|
120 |
|
160 |
|
|
制热量 |
kW |
10.5 |
15 |
45 |
|
90.2 |
|
135.3 |
|
180.4 |
|
102kcal/h |
|
1.29 |
3.87 |
|
7.75 |
|
11.62 |
|
15.5 |
|
|
输入功率kW |
3.8 |
4.5 |
9 |
|
19 |
|
28.5 |
|
38 |
|
|
产热水量m3/h |
1.0 |
1.23 |
2.5 |
|
5.2 |
|
7.8 |
|
10.3 |
|
|
压缩机 |
台数 |
1 |
1 |
1 |
|
2 |
|
3 |
|
4 |
|
型式 |
全封闭柔性涡旋压缩机 |
|||||||||
|
电源 |
3~380V 50 Hz |
|||||||||
|
控制器 |
控制方式 |
全自动控制 |
||||||||
|
安全保护 |
高低压力保护、断水保护、防冻保护、4E保护、过热保护等 |
|||||||||
|
蒸发器 |
型式 |
304/316L不锈钢板式换热器 |
||||||||
|
水阻力kPa |
≤45 |
|||||||||
|
制热水流量m3/h |
3.8 |
4.2 |
5.5 |
|
8.2 |
|
12.3 |
|
16.4 |
|
|
接管规格DN |
32 |
32 |
32 |
|
50 |
|
65 |
|
65 |
|
|
冷凝器 |
型式 |
304/316L不锈钢板式换热器 |
||||||||
|
水阻力kPa |
≤40 |
|||||||||
|
出水流量m3/h |
2 |
2.2 |
3.5 |
|
6.1 |
|
9.5 |
|
12.3 |
|
|
接管规格DN |
|
|
|
|
50 |
|
50 |
|
50 |
|
|
尺寸 |
长cm |
80 |
80 |
105 |
|
135 |
|
210 |
|
255 |
|
宽cm |
70 |
80 |
80 |
|
70 |
|
70 |
|
70 |
|
|
高cm |
160 |
170 |
180 |
|
190 |
|
190 |
|
190 |
|
|
重量(kg) |
运输重量 |
120 |
260 |
380 |
|
420 |
|
540 |
|
610 |
|
运行重量 |
|
|
|
|
440 |
|
610 |
|
690 |
|
