地源热泵工作原理及优缺点

发布时间：

2022-11-14

地源热泵工作原理及优缺点

地源热泵技术原理

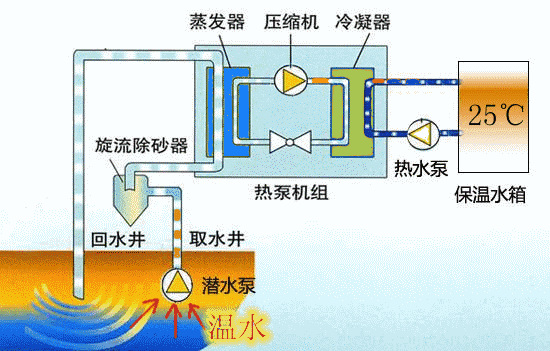

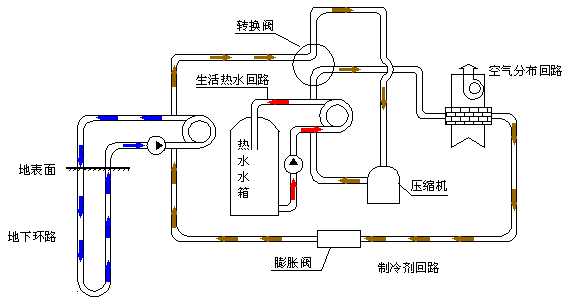

地源热泵原理图

地源热泵是一种利用地下浅层地热资源既能供热又能制冷的高效节能环保型空调系统。地源热泵通过输入少量的高品位能源(电能)，即可实现能量从低温热源向高温热源的转移。

冬季制热

在制热状态下，地源热泵机组内的压缩机对冷媒做功，并通过四通阀将冷媒流动方向换向。由地下的水路循环吸收地下水或土壤里的热量，通过冷媒/水热交换器内冷媒的蒸发，将水路循环中的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/空气热交换器内冷媒的冷凝，由空气循环将冷媒所携带的热量吸收。在地下的热量不断转移至室内的过程中，以强制对流、自然对流或辐射的形式向室内供暖。

夏季制冷

在制冷状态下，地源热泵机组内的压缩机对冷媒做功，使其进行汽-液转化的循环。通过冷媒/空气热交换器内冷媒的蒸发将室内空气循环所携带的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/水热交换器内冷媒的冷凝，由水路循环将冷媒所携带的热量吸收，最终由水路循环转移至地下水或土壤里。在室内热量不断转移至地下的过程中，通过冷媒-空气热交换器，以13℃以下的冷风的形式为房供冷。

简单的来说就是：

在冬季，把土壤中的热量“取”出来，提高温度后供给室内用于采暖；

在夏季，把室内的热量“取”出来释放到土壤中去，并且常年能保证地下温度的均衡。

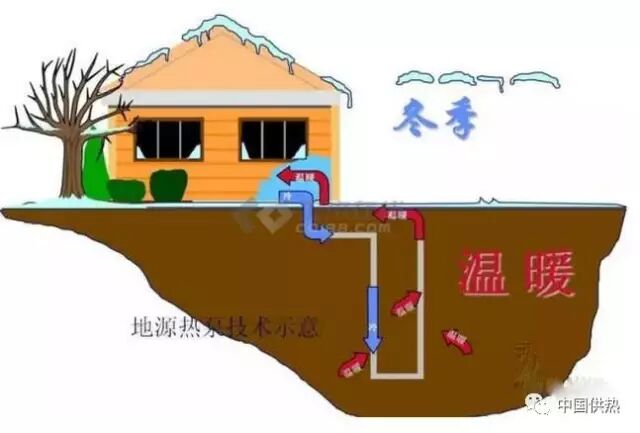

冬季

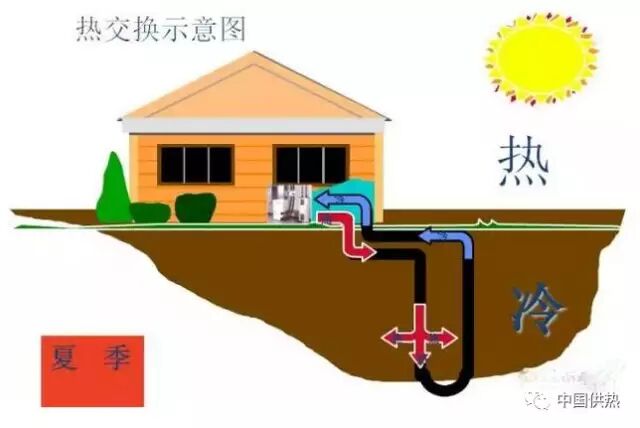

夏季

地源热泵优点

地源热泵技术属可再生能源利用技术

地源热泵是利用了地球表面浅层地热资源(通常小于400米深)作为冷热源，进行能量转换的供暖空调系统。地表浅层地热资源可以称之为地能(EarthEnergy，是指地表土壤、地下水或河流、湖泊中吸收太阳能、地热能而蕴藏的低温位热能。地表浅层是一个巨大的太阳能集热器，收集了47%的太阳能量，比人类每年利用能量的500倍还多。它不受地域、资源等限制，真正是量大面广、无处不在。这种储存于地表浅层近乎无限的可再生能源，使得地能也成为清洁的可再生能源一种形式。

地源热泵属经济有效的节能技术

地能或地表浅层地热资源的温度一年四季相对稳定，冬季比环境空气温度高，夏季比环境空气温度低，是很好的热泵热源和空调冷源，这种温度特性使得地源热泵比传统空调系统运行效率要高40%，因此要节能和节省运行费用40%左右。另外，地能温度较恒定的特性，使得热泵机组运行更可靠、稳定，也保证了系统的高效性和经济性。

据美国环保署EPA估计，设计安装良好的地源热泵，平均来说可以节约用户30～40%的供热制冷空调的运行费用。

地源热泵环境效益显著

地源热泵的污染物排放，与空气源热泵相比，相当于减少40%以上，与电供暖相比，相当于减少70%以上，如果结合其它节能措施节能减排会更明显。虽然也采用制冷剂，但比常规空调装置减少25%的充灌量；属自含式系统，即该装置能在工厂车间内事先整装密封好，因此，制冷剂泄漏机率大为减少。该装置的运行没有任何污染，可以建造在居民区内，没有燃烧，没有排烟，也没有废弃物，不需要堆放燃料废物的场地，且不用远距离输送热量。
